Jokkmokks sn, Porjus.

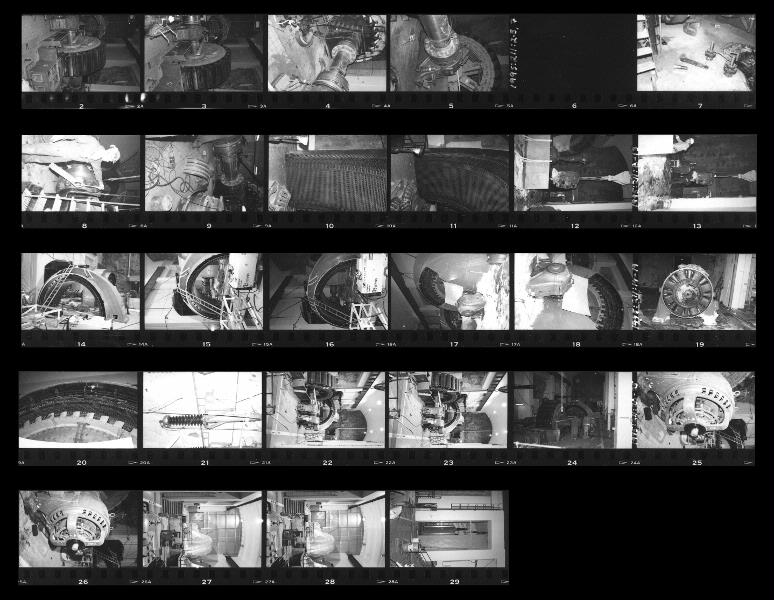

Dokumentation av aggregat A8 - A9.

2-3. Aggregat 8. Övre statorhalvan avlyft så att rotorn är frilagd.

4. Aggregat 8. Turbinaxel med frilagd axelkoppling.

5. Aggregat 8. Turbinaxeln och rotorns gjutna armkors.

7. Specialverktyg. Skruvnyckel och gigantisk skruv.

8. Specialverktyg. Skruvnyckel på axelkopplingens skruv.

9. Den avlyfta kåpan som suttit över en axelkoppling.

10-11. Den avlyfta statorn med dess lindningar.

12-13. Aggregat 9:s likströmsgenerator demonteras.

14-16. Aggregat 8. Övre statorhalvans båge avlyft från generatorn.

17-18. Aggregat 9. Generatorns hölje uppskuret. Likströmsgeneratorn avskuren från axeln och demonterad.

19. Aggregat 9. Likströmsgeneratorns baksida, sedan generatorn skurits loss från axeln.

20. Aggregat 9. Detalj av rotor/stator lindningar sedda genom hål i generatorns kåpa.

21. Aggregat 9. Kabelbox i närbild.

22-24. Aggregat 8 i demonteringsfasen.

25-26. Aggregat 8, likströmsgenerator.

27-28. Maskinhallen sedd mot hallens äldre del, med högre golvnivå. Den provisoriska mellanväggen på plats.

29. Dörrarna in till T.8 transformator på glänt. Transformatorlådan med genomföringar skymtar innanför.
